型号含义

适用范围

◎适用于爆炸性气体环境1区、2区;

◎适用于IA、I1B、IIC级爆炸性气体环境;

◎适用于可燃性粉尘环境20区、21区、22区;

◎适用于温度组别为T1~T6的环境;

◎适用于化工、炼油、石油开采、海洋石油平台、油轮、军工等危险场所;

◎用作防爆设备的电源快速插拔。

技术参数

◎符合标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、GB 12476.1、IEC60079

◎防爆标志: Exdel BT6 Gb、ExtD A21IP65T80℃

◎额定电流:10A、15A、25A、40A、60A、100A、150A、200A、300A、400A、

◎额定电压:220V、380V

◎极数:1P+N+PE、3P+PE、3P+N+PE

◎防护等级:IP66

◎防腐等级:WF1

产品特点

◎外壳采用铝合金高压铸造成型，表面经抛丸后粉末静电喷塑:

◎内装塑胶件为热塑性绝缘材质,阻燃等级达UL94V-0;

◎导电件采用高导电性能插接件，插接后接触可靠;

◎产品设有防呆机构，防止装配反向及客户在插头与插座配合时错位;

◎插头与插座配合面均设有密封垫，产品防水等级达IP66:

◎插头、插座在未使用时，设计有保护盖起防护作用

◎连接器用于危险区域电气设备的快速连接，安全、可靠、易分断。

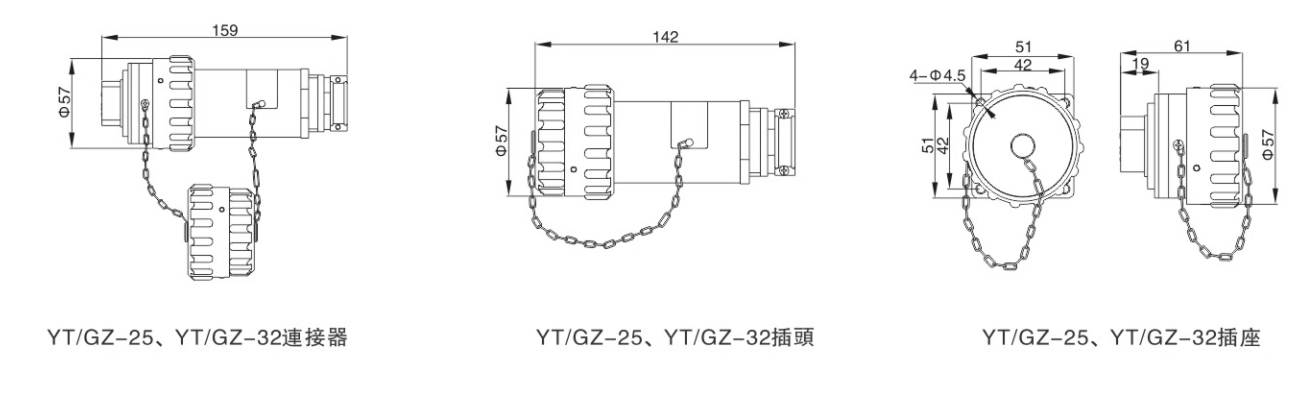

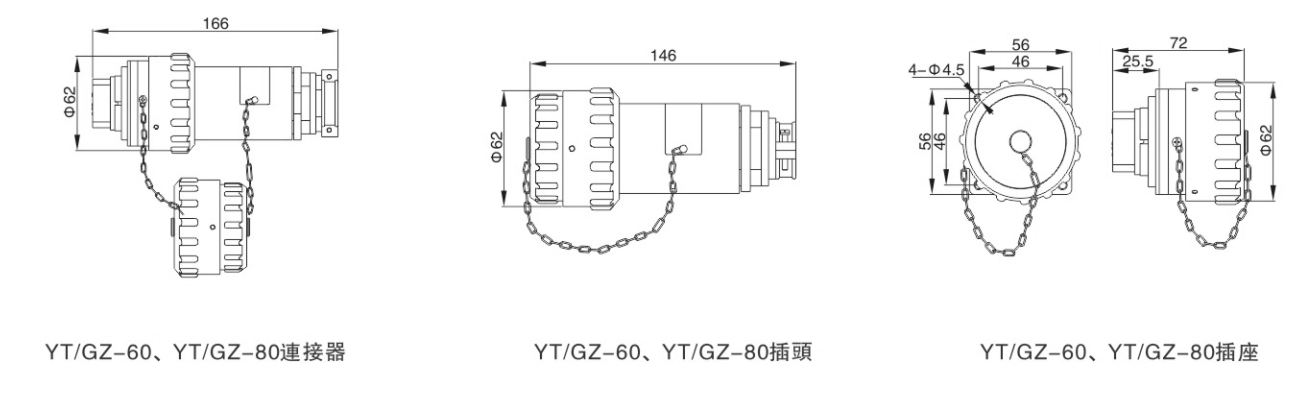

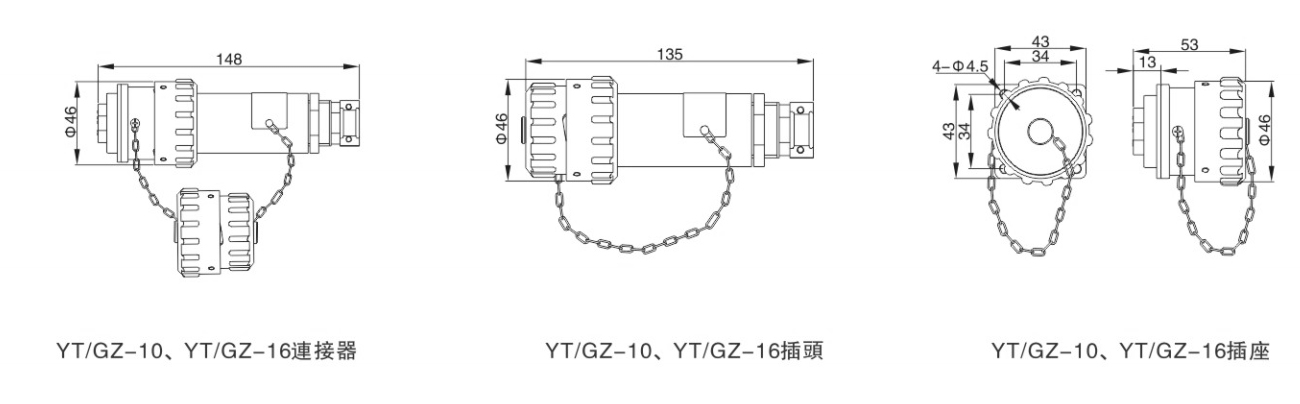

外形及安装尺寸

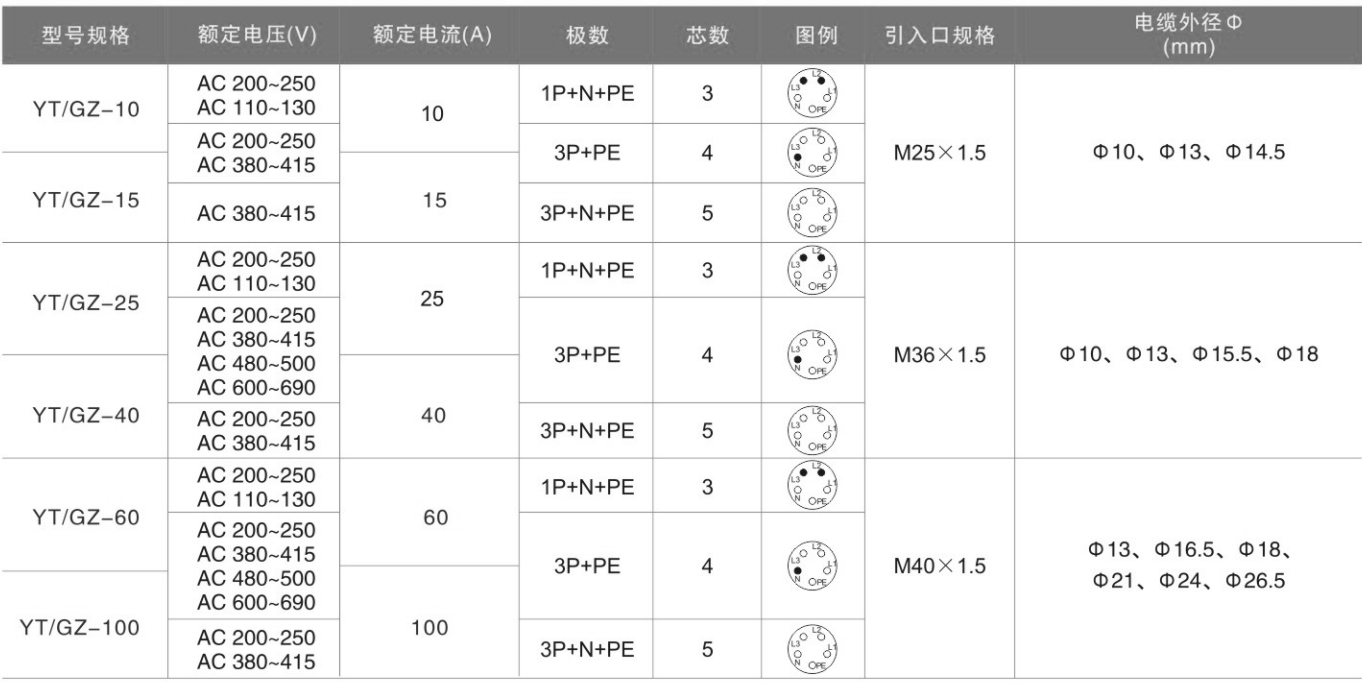

选型表
