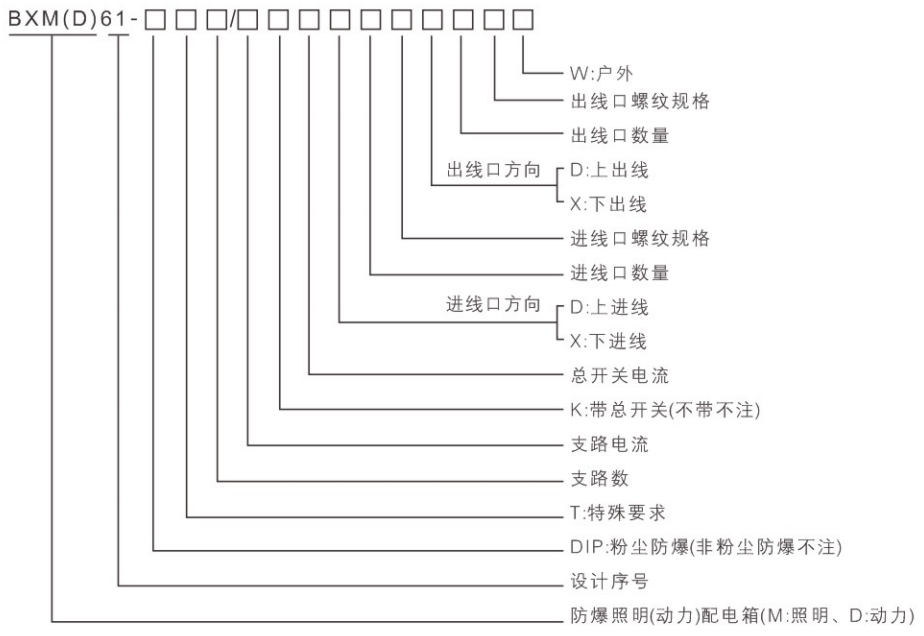

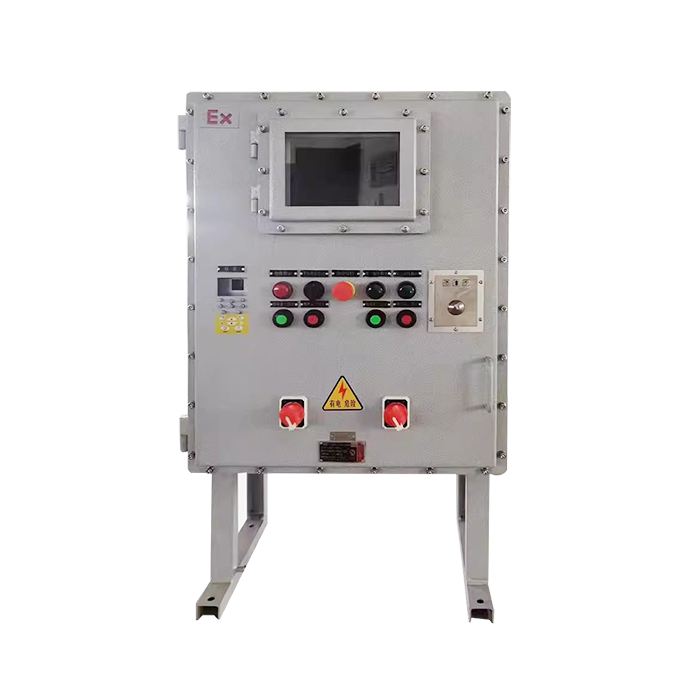

型号含义

注;用户在订货时，需注明配电箱的回路数，各回路数相应的电流及断路器的极数，若需带漏电功能，则还需注明;若需带总开关则注明总开关的电流和极数，并注明进出线方向，进出线规格及对应的数量;

例:若需订购BXM(D)61防爆照明(动力)配电箱，支路数为4路、支路电流为20A、带总开关、总开关电流为100A、下进下出、引入口规格为1个G112、4个G314",则订货型号为“BXM"(D)61-4/20K100x1(G11/2)x(G3/4)";

技术参数

◎符合标准:GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-1、EN60079-0、EN60079-1、EN60079-7、EN61241-1

◎防爆标志:ExdellBT4 Gb、ExdelICT4 Gb、ExtD A21IP65,T80℃

◎额定电压:AC 220/380V

◎主回路额定电流:≤400A

◎支路数:4、6、8、10、12

◎支路额定电流:≤160A

◎防护等级:IP54、IP65

◎防腐等级:WF1、WF2

◎引入口规格:G1/2"~G3"

◎适用电缆外径:Ф6mm~Ф55mm

适用范围

◎适用于爆炸性气体环境1区、2区;

◎适用于IA、ⅡB、ⅡC级爆炸性气体环境;

◎适用于可燃性粉尘环境20区、21区、22区;

◎适用于温度组别为T1~T6的环境;

◎适用于化工、炼油、石油开采、海洋石油平台、油轮、军工等危险场所;

◎用于照明或动力线路的电源配电。

正常工作条件

◎安装地点的海拔不超过2000m:

◎周围环境温为-40℃~+40℃，且24h内的平均温度值不超过+35℃

◎周围空气相对湿度不大于95%(+25℃)

◎在无剧烈振动、冲击及摇动的地

◎适用于1区、2区、ⅡA、IB、IC类及T1~T6组爆炸性气体环境或可燃性粉尘场所

产品特点

◎壳体采用铝合金压铸成型或钢板(不锈钢)焊接成型，表面经高压静电粉末喷塑处理;

◎本系列产品为复合型结构，主腔采用隔爆型结构，接线腔采用增安型结构;

◎铝合金壳体采用模块化设计，各种回路可以自由组合。

◎内装有高分断小型断路器或塑壳式断路器，通过操作壳盖上的手柄而实现分合;

◎设有接通信号指示灯;

◎具有过载、短路保护功能，可根据用户要求生产带漏电保护功能产品;

◎既可作照明电路或动力电路的配电或通断之用，也可作照明、动力配电或通断混用;

◎钢管或电缆布线;

◎可根据用户要求特殊制造。

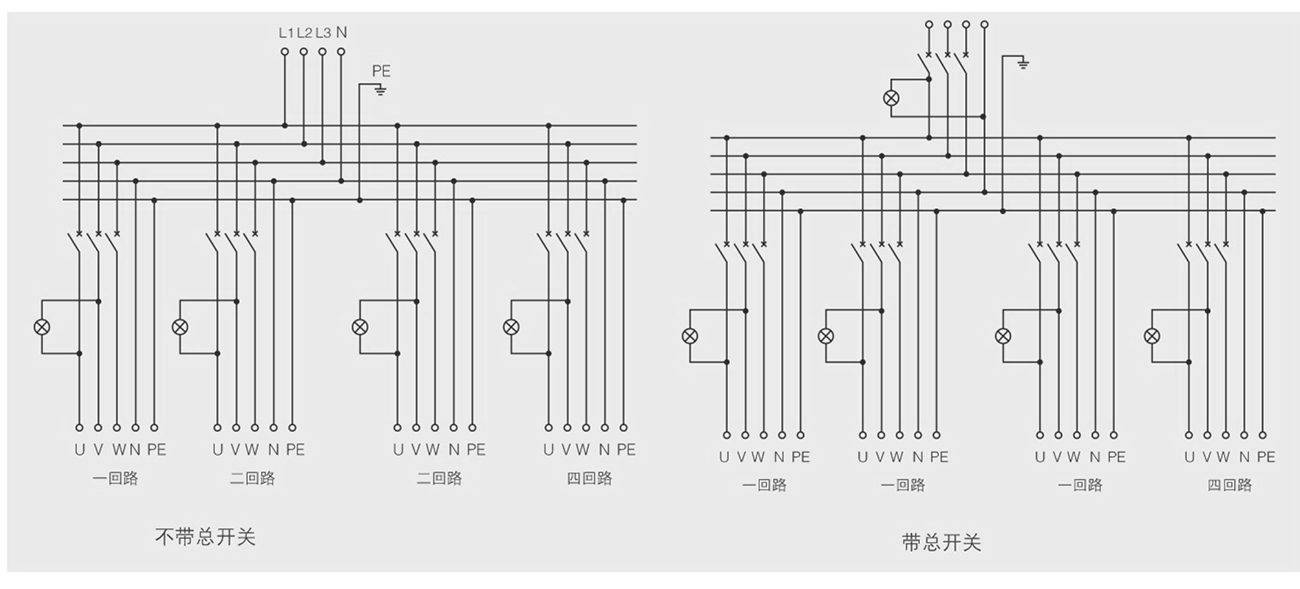

电气原理图

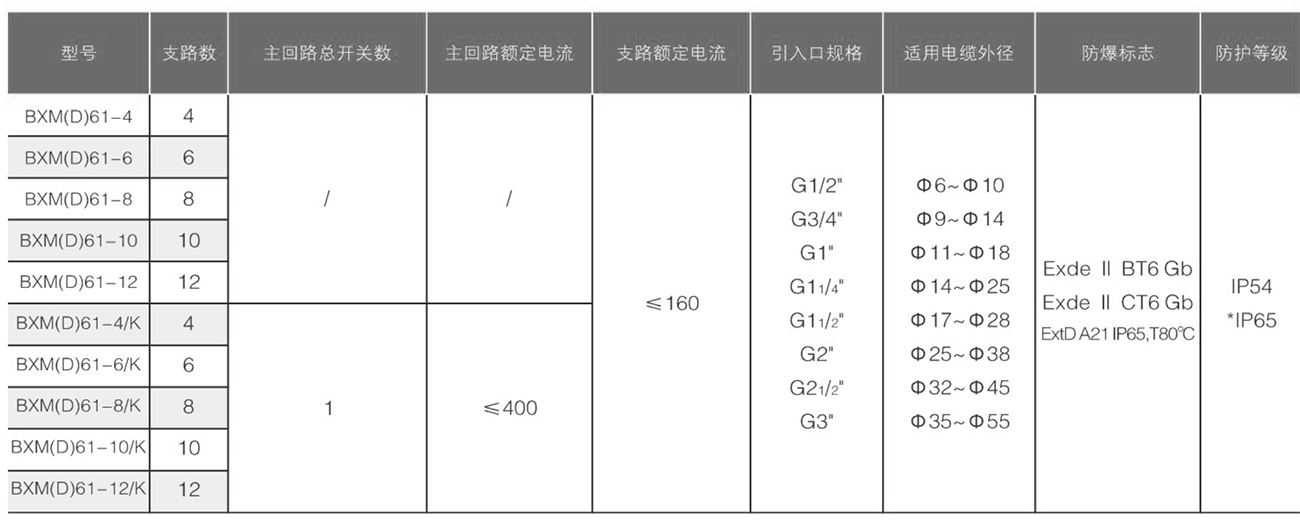

选型表

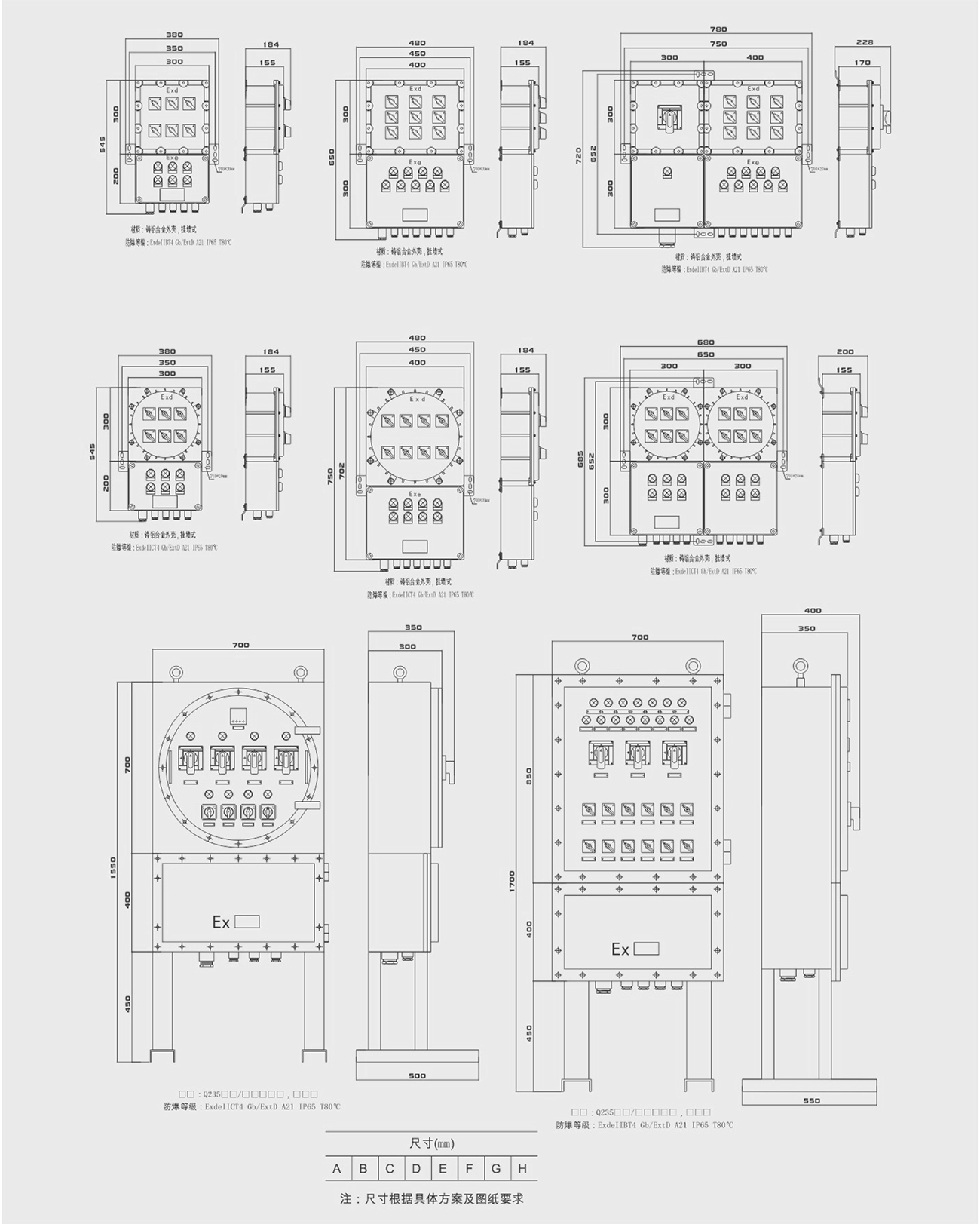

外形及安装尺寸
