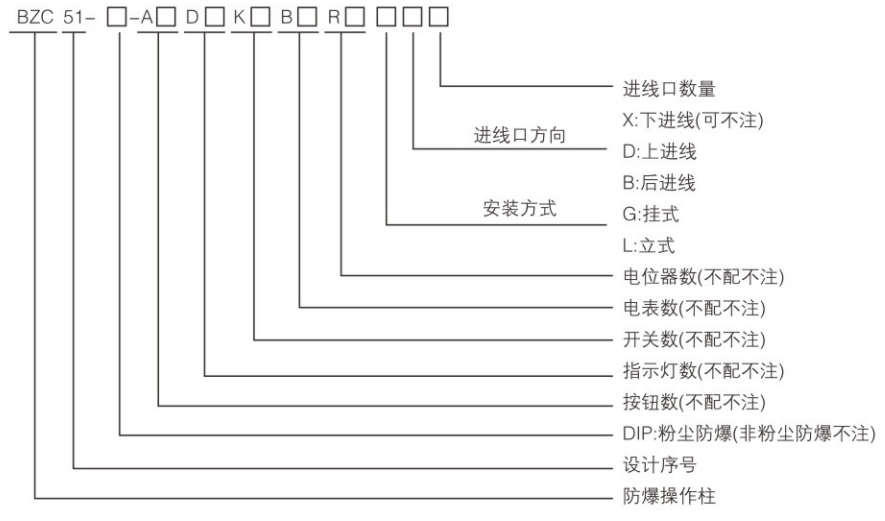

型号含义

◎本系列产品订货时用户须提供具体的电气原理图或接线图，公司技术人员根据用户要求出具相应的技术方案，由客户确认后生产;

◎订货时请注明防爆等级;

◎引入口数量及规格可由用户指定;

◎本产品订货时标准格式为:BZC51-A囗D囗K口BR口(口)

例:若需订购BZC51系列防爆操作柱，配置二钮二灯一开关，挂式安装，其中按钮触头规格均为一常开一常闭，按钮头一个为标准型按钮，一个为绿色标准型按钮;指示灯为交流220V红绿各1个;开关代号为M，则订货型号为:

BZC51-A2D2K1G

A2-1c1/1a1

D2-1R(AC220)/1G(AC220)

K1-1M

适用范围

◎适用于爆炸性气体环境1区、2区;

◎适用于IA、IB、IC级爆炸性气体环境;

◎适用于可燃性粉尘环境20区、21区、22区;

◎适用于温度组别为T1~T6的环境;

◎适用于石油开采平台、海洋石油平台、采油井架等危险场所;

◎该产品广泛应用于电机控制电路中;

◎本产品方案多样，可根据用户提供的电气系统图进行生产

技术参数

◎符合标准:GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-EN60079-0、EN60079-1、EN60079-7、EN61241-1

◎防爆标志:Exde ll BT6 Gb、Exde ll CT6 Gb、DIP A21 TA.T6

◎额定电压:AC 220/380V

◎额定电流:10A、16A

◎使用类别:AC-3、AC-4、DC-13

◎防护等级:IP54、IP65(配防雨罩)

◎防腐等级:WF1

◎引入口规格:G1"

◎适用电缆外径:Ф11mm~Ф18mm

产品特点

◎壳体采用铝合金压铸成型，表面经高压静电粉末喷塑处理;

◎内装指示灯、按钮、万能转换开关、电流表、电压表等，可按用户要求配装其他仪表;

◎万能开关30余种功能、用户可按要求选择(可定制);

◎可根据用户要求配装防雨罩;

◎特殊设计的密封结构，满足防爆性能的同时有效提高产品防护等级;

◎钢管或电缆布线。

正常工作条件

◎安装地点的海拔不超过2000m;

◎周围环境温为-40℃~+40℃，且24h内的平均温度值不超过+35℃;

◎周围空气相对湿度不大于95%(+25℃)

◎在无剧烈振动、冲击及摇动的地方;

◎适用于1区、2区、IA、ⅡB、IC类及T1~T6组爆炸性气体环境或可燃性粉尘场所;

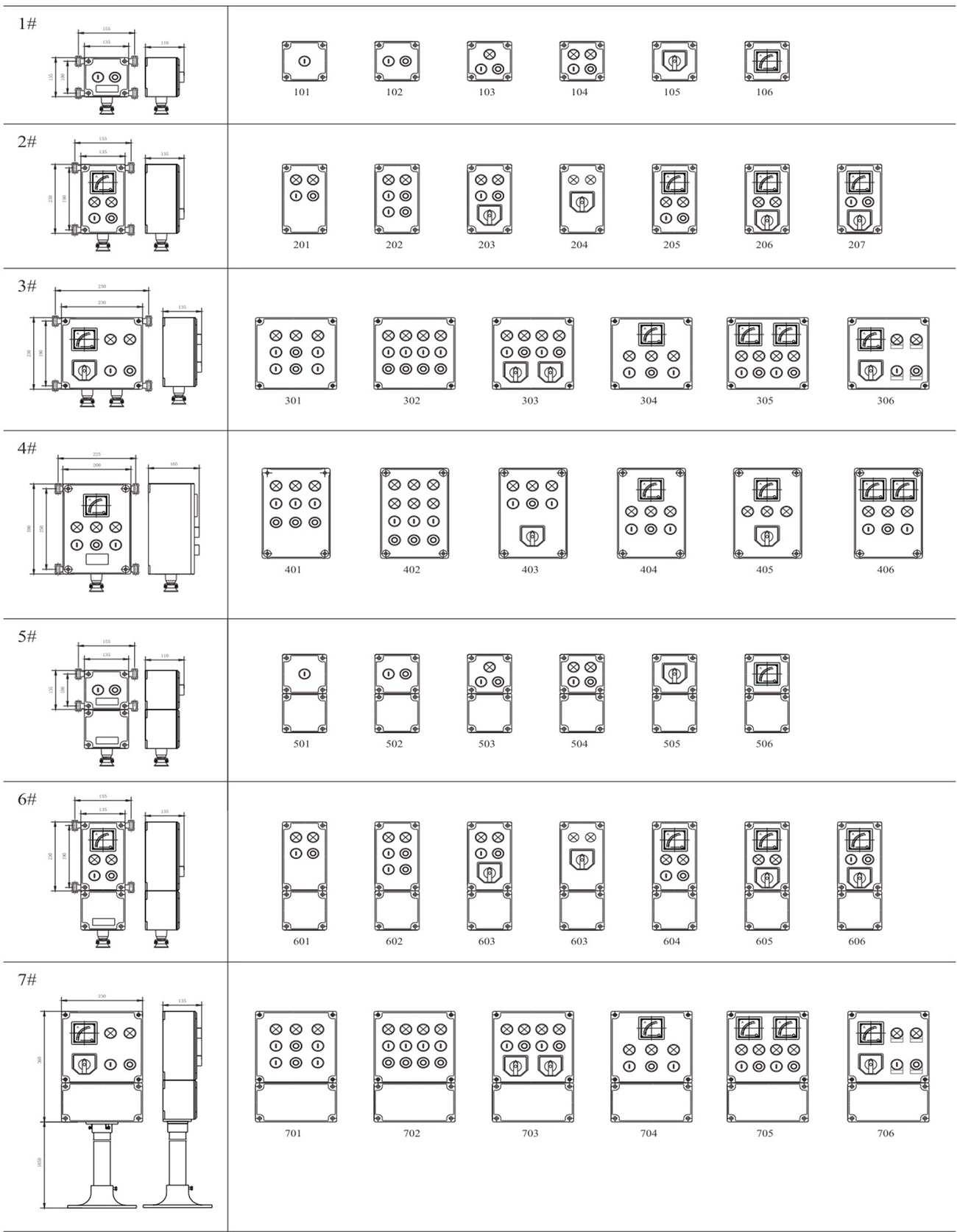

外形及安装尺寸
