型号含义

● 本系列产品订货时用户须提供具体的电气原理图或接线图，公司技术人员根据用户要求出具相应的技术方案，由客户确认后生产;

● 订货时请注明防爆等级;

● 引入口数量及规格可由用户指定;

● 本产品订货时标准格式为:BXK-A囗D囗K□BR口囗囗(口)

例:若需订购BXK系列防爆操作柱，配置二钮二灯一开关，挂式安装，其中按钮触头规格均为一常开一常闭，按钮头一个为标准型按钮，一个为绿色标准型按钮；指示灯为交流220V红绿各1个;开关代号为M，则订货型号为:

BKX-A2D2K1G

A2-1c1/1a1

D2-1R(AC220)/1G(AC220)

K1-1M

适用范围

◎适用于爆炸性气体环境1区、2区;

◎适用于IA、ⅡB、ⅡC级爆炸性气体环境;

◎适用于可燃性粉尘环境20区、21区、22区;

◎适用于温度组别为T1~T6的环境;

◎适用于化工、炼油、石油开采、海洋石油平台、油轮、军工等危险场所:

◎用于电气控制系统中，作为指令传送及状态监视之用;

◎本产品方案多样，可根据用户提供的电气系统图进行生产。

技术参数

◎符合标准:GB3836.1、GB3836.2、GB38363、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-1、EN60079-0、EN60079-1、EN60079-7、EN61241-1

◎防爆标志:Exdell BT6 Gb、Exde l CT6 Gb、DIP A21 TA.T6

◎额定电压:AC 220/380V

◎额定电流:10A、16A

◎使用类别:AC-3、AC-4、DC-13

◎防护等级:IP54、IP65(配防雨置)

◎防腐等级:WF1

◎引入口规格:G1"

◎适用电缆外径:Ф11mm~Ф18mm

正常工作条件

◎壳体采用铝合金压铸成型，表面经高压静电粉末喷塑处理;

◎内产品有隔爆型(ⅡB级)和复合型(ⅡC级)两种形式，复合型产品由增安型外壳内装防爆元件组成;

◎内装指示灯、按钮、万能转换开关、电流表、电压表等，可按用户要求配装其他仪表;

◎IIC级产品内装隔爆型控制开关，结构紧凑，可告性高，通断能力强，并有多种功能供用户选配;

◎IIC级产品内装防爆按钮采用胶粘工艺，保证了可靠的结合强度、按钮的功能有两组自由组合;

◎IIC级产品内装隔爆指示灯采用特殊的设计，交流220/380V通用;

◎采用曲路密封结构设计，具有良好的防水防尘性能;

◎外露紧固件均用不锈钢材质;

◎钢管或电缆布线;

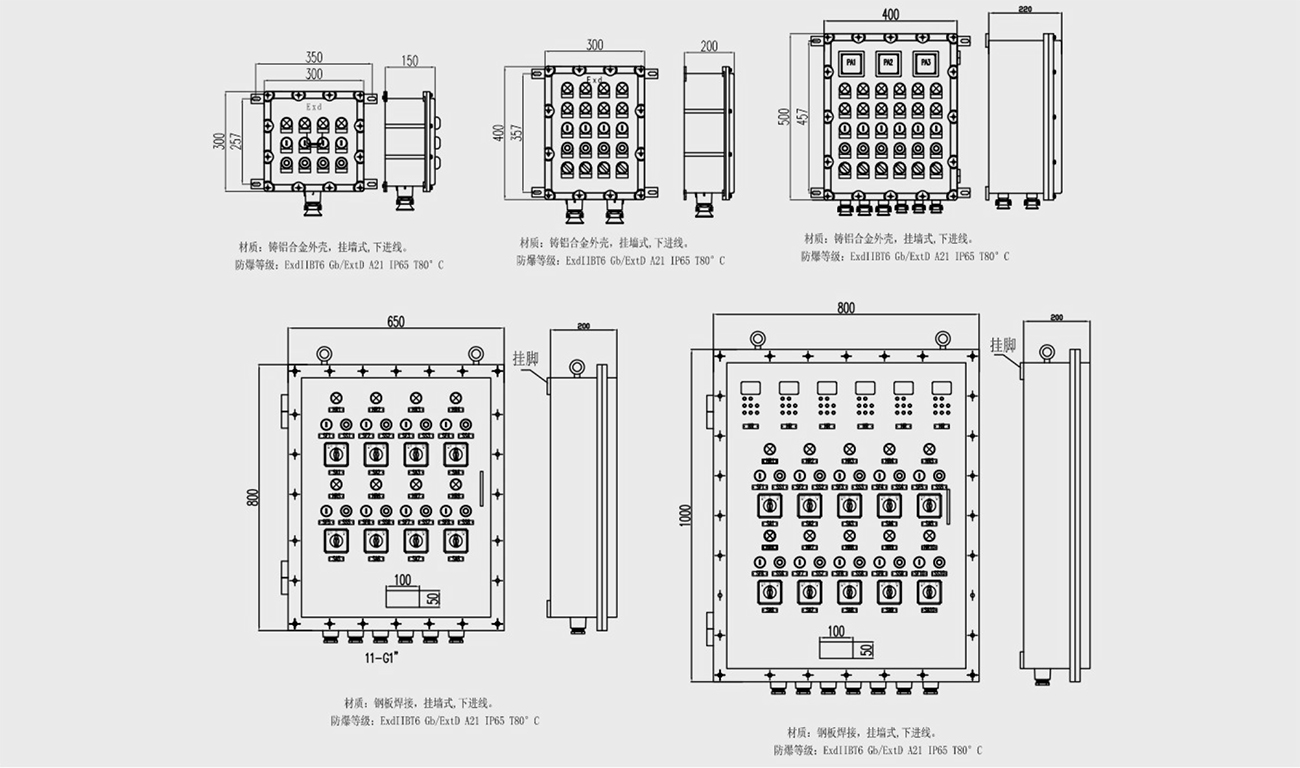

外形及安装尺寸
