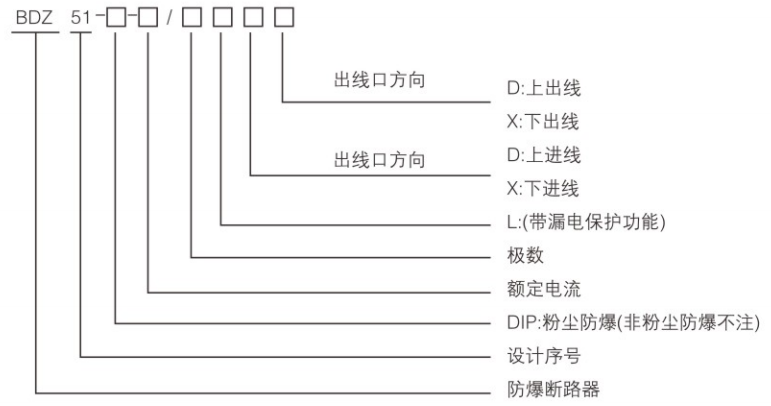

型号含义

技术参数

◎符合标准:GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC6079-1、IEC60079-7、IEC61241-1、EN60079-0、EN60079-1、EN60079-7、EN61241-1

◎符合标准:Exdel BT4 Gb、Exde ll CT4 Gb、DIP A21 TA,T4

◎额定电压:AC220V/380V

◎额定电流:1A~630A

◎极数:IP、2P、3P、4P、1PL、2PL、3PL、4PL

◎防护等级:IP54、IP65

◎防腐等级:WF1

◎引入口规格:G3/4"~G3"

◎适用电缆外径:Ф9mm~Ф55mm

适用范围

◎适用于爆炸性气体环境1区、2区;

◎适用于IA、ⅡB、IC级爆炸性气体环境;

◎适用于可燃性粉尘环境20区、21区、22区;

◎适用于温度组别为T1~T6的环境;

◎适用于化工、炼油、石油开采、海洋石油平台、油轮、军工等危险场所;

◎过载、短路保护，在正常情况下通断电气装置和照明电路等;

◎可根据客户要求选配内部电气元件的品牌。

正常工作条件

◎安装地点的海拔不超过2000m;

◎周围环境温为-40℃~+40℃，且24h内的平均温度值不超过+35℃;

◎周围空气相对湿度不大于95%(+25℃);

◎在无剧烈振动、冲击及摇动的地方。

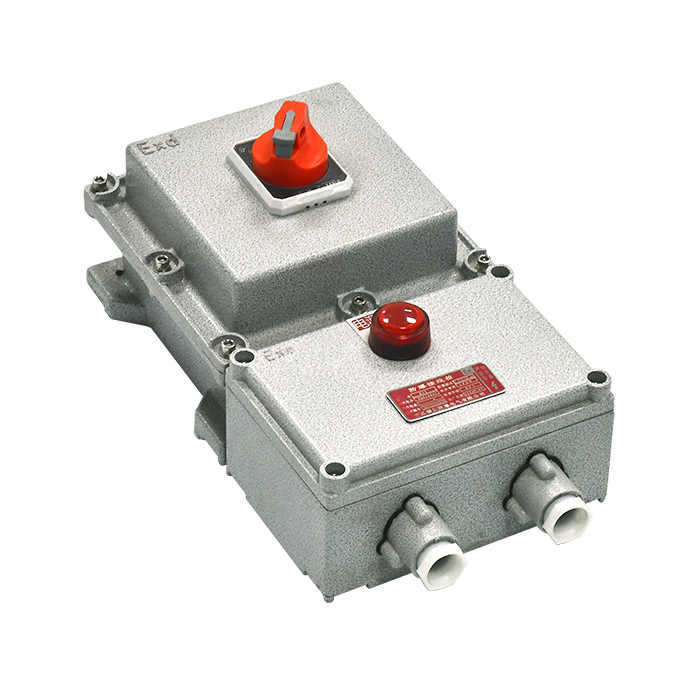

配光曲线产品特点

◎铝合金外壳或钢板焊接，表面高压静电喷塑，不锈钢外露紧固件;

◎内装iC65、C120H、S200、AEG等高分段小型断路器、GV2电动机保护器、NSX、CVS、S/T系列(ABB)、CM1等塑壳断路器及信号灯，具体可根据图纸要求;

◎具有过载、短路保护功能，也可根据要求加装漏电等附件及分励脱扣器等保护装置;

◎可配金属手柄，用于低温环境或带挂锁;

◎钢管或电缆布线。

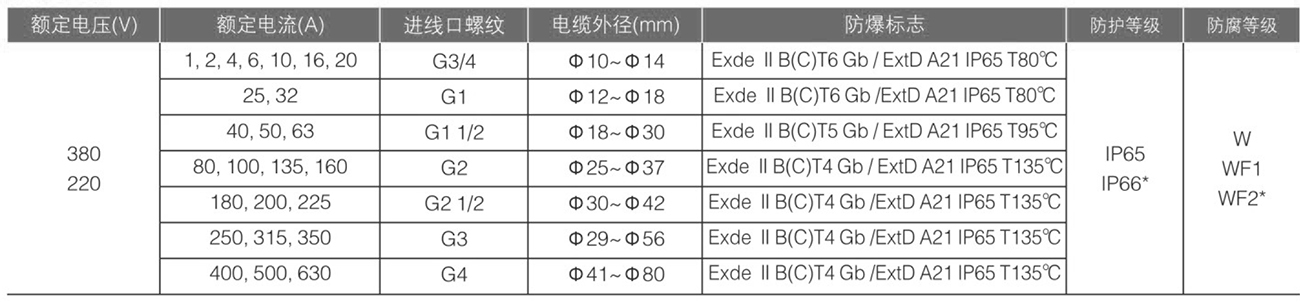

技术参数

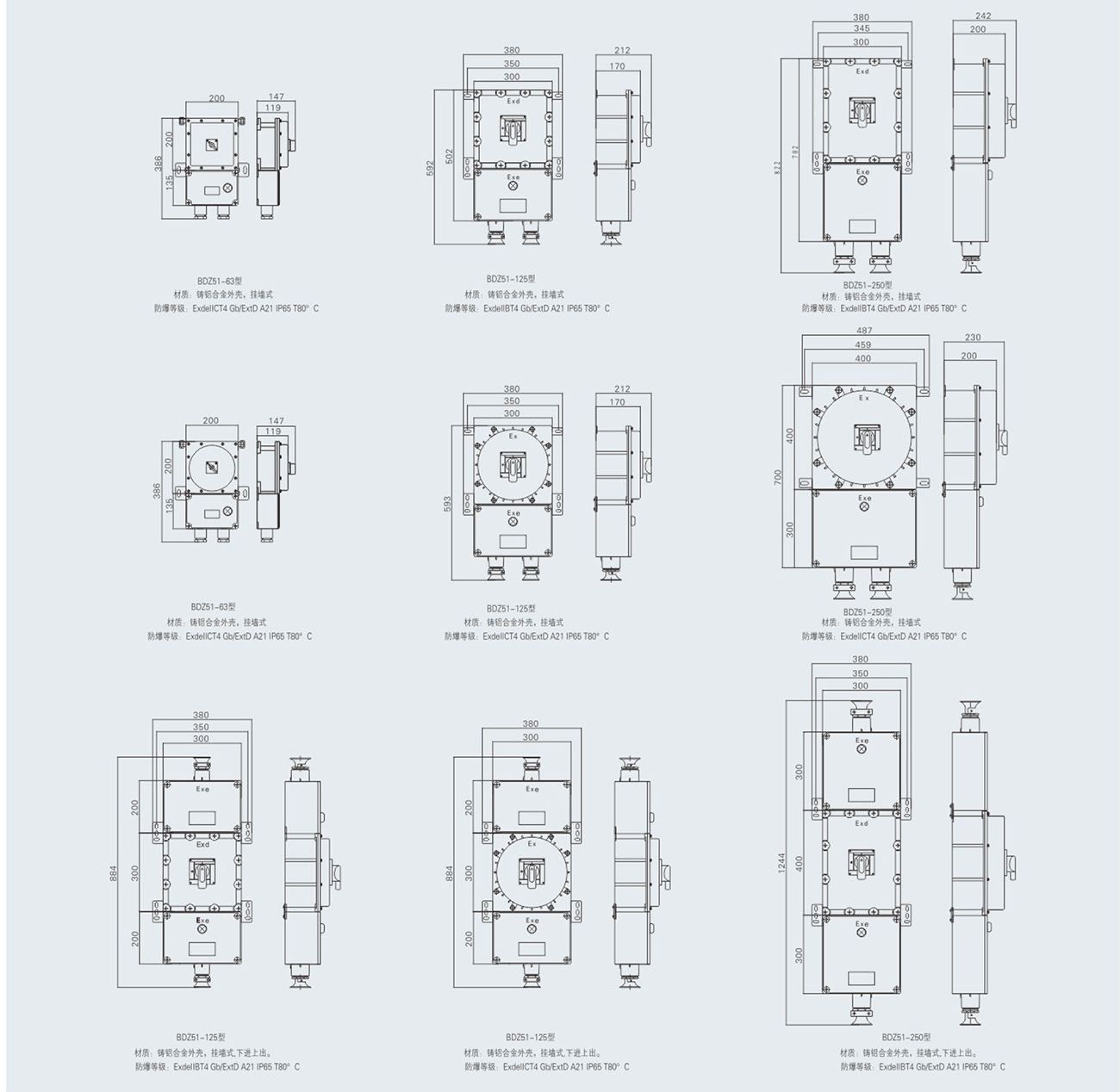

外形及安装尺寸
